从MAX2990/MAX2991全面剖析美信电力线通信解决方案

日1期 :2019/7/28 来源:网络整合 浏览:453


 什么是PLC
PLC是一种专门在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体,易于扩展其功能的原则而设计。


美信的可编程逻辑控制器(PLC)方案
Maxim通过在IC中集成最适当的功能电路,使PLC设计人员有效降低系统成本、功率需求以及系统尺寸,满足工业测量的高精度、高可靠性要求。

美信的可编程逻辑控制器(PLC)方案

推荐产品:

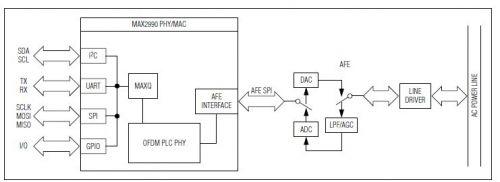

MAX2990—首款基于OFDM的电力线通信(PLC)调制解调器
简介:MAX2990电力线通信(PLC)基带调制解调器可通过交流或直流电力线提供高性价比且可靠的半双工异步数据通信,传输速率高达100kbps。



点击下载MAX2990中文数据手册

MAX2991电力线通信(PLC)集成模拟前端收发器
简介:MAX2991电力线通信模拟前端(AFE)是一款性能优异的集成电路,具有极高的集成度和优异的性能,可有效降低整体系统成本。MAX2991是首款专为通过电力线传输OFDM (正交频分复用)调制信号而设计的AFE。可编程滤波器工作在10kHz至490kHz频带,可利用同一器件支持CENELEC、FCC和ARIB通信标准。



点击下载MAX2991中文数据手册

应用笔记:

电力线通信在路灯照明自动化中的应用
摘要:电力线通信(PLC)是路灯照明自动化管理的不二之选。PLC有助于降低企业和市政部门的运营费用,提高安全性。G3-PLC是基于OFDM的新型PLC系统,针对电网自动化设备而设计,大大扩展了电力线通信的范围、数据速率和性能。本文讨论基于G3-PLC实现系统自动化的优势,并介绍一套隧道照明方案,可有效降低能耗和维护费用。本文介绍了系统的基本原理,给出了关键的性能参数并重点介绍了PLC自动化设计的收发器。

G3-PLC:实现智能电网的开放式标准
摘要:全球电力线通信规范化标准都有哪些?G3-PLC作为其中重要规范之一都有哪些特点,下面听来自美信官方的介绍。

G3-PLC技术实现电动车充电智能化
摘要:电动车(EV)和插电式混合动力车(PHEV)正在形成一个前所未有、充满活力的移动电能消费类市场,电力提供方(电力公司)和汽车所有者之间的关系也日益清晰。本文剖析了电动车(EV)与电动车供电设备(EVSE)之间可靠通信所需的标准要求。数据表明G3-PLC系统完全满足汽车和电力行业的通信标准。经过全球各地测试检验的G3-PLC方案是最佳的低频通信方案。

Mesh网络将PLC网络规模扩展至数千个电表
摘要:数十年来,PLC已广泛用于周期性地读取电表的用电数据,省去了人工抄表的成本。尽管配电网是一个单一的电气网络,但在电力线上构建一个PLC网络仍然受到信号衰减、噪声等诸多因素的限制。为了克服衰减的制约,在G3-PLC标准中使用Mesh网络可以维持足够的信号电平。如果每个电表都具备Mesh组网功能,消息可以从一个电表转发到另一电表,直到送达它们的目的地,这过程中不需要额外的集中器连接电表。G3-PLC调制解调器自动形成网络,并建立路由表连接集中器和所有电表。

利用高性能同时采样ADC降低高级电力线监测系统的成本
摘要:人们对电力需求的增长以及节能意识的增强使得全球在电力传输基础架构领域的投资迅速增长,这也带动了高级电力线监控系统在单相和多相应用中的市场,使其成为新一代“智能电网”的关键技术。随着对系统性能的要求越来越严格,设计人员开始在电力线监测或多通道SCADA (管理控制和数据采集)系统中关注同时采样、多通道、高性能ADC的使用。
